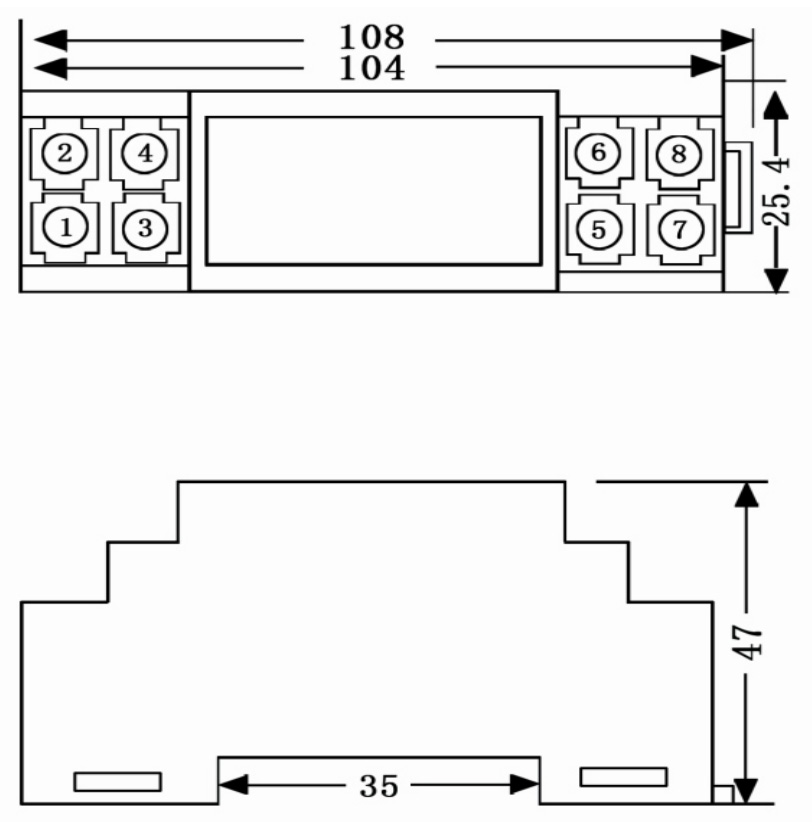

- 尺寸

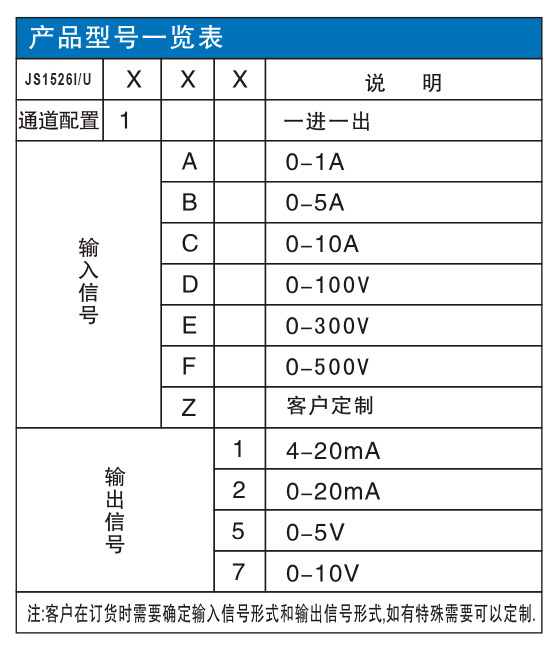

- 選型表

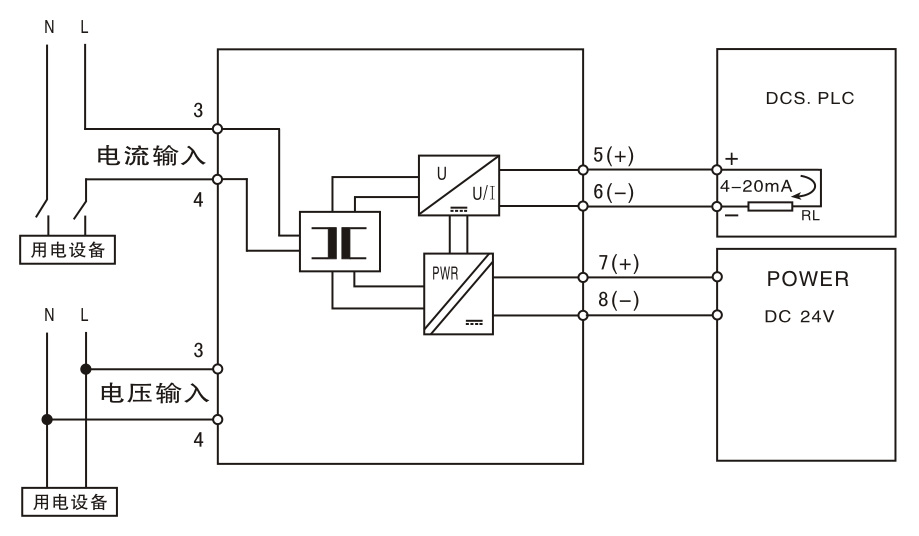

- 示意圖

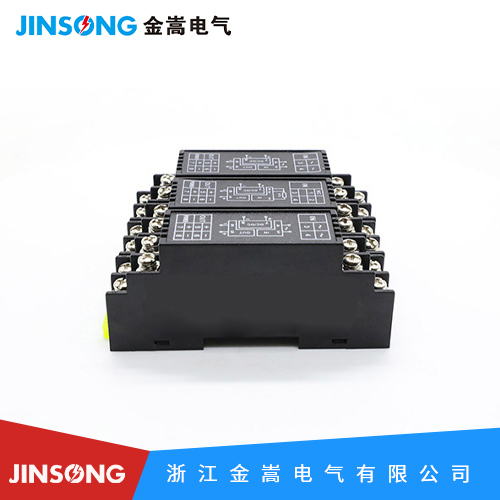

型號：JS1526
輸入信號類型：0-1A,0-100V等
輸出信號類型：4-20mA,0-20mA等
供電：DC24V，±10%
基本精度：≤0.5%F.S.
安裝方式：35mmDIN導軌安裝
輸入端
輸入電流范圍:AC 0-10A
輸入電壓范圍:AC 0-1000V
頻率范圍:40Hz-60Hz
輸出端
輸出信號:4-20mA;0-20mA;0-5V;0-10V
輸出負載電阻:RL≤500Ω(輸出為電流信號時);RL≥10KΩ(輸出為電壓信號時)
基本參數(shù)
電源:DC24V，±10%
額定功率:≤1W(一進一出,DC24V供電,20mA輸出時)
基本精度:≤0.5% F.S.
溫度漂移:0.02%F.S./度 (-20度 ~ +55度)
響應時間:≤400mS(0- 90%)(TYP)
絕緣強度:2000V AC/1min(輸入、輸出、電源之間)
絕緣電阻:≥100MΩ(輸入、輸出、電源之間)
工作溫度范圍: -20~+55度
電磁兼容性:符合GB/T 1 8268.1(IEC61326-1)
JS1526
例:JS1526，一進一出，交流電流輸入0-5A，輸出4 -20mA.
